Wichtige Designüberlegungen für marine LCD-Instrumente

Das Design von LCD-Instrumenten für die Schifffahrt muss sich eng an die komplexen Betriebsbedingungen auf Schiffen (z. B. starke Vibrationen, intensive Sonneneinstrahlung, Feuchtigkeit und große Temperaturunterschiede) und an die Bedürfnisse der Besatzungsmitglieder anpassen.

I. Entwurf der Umweltanpassungsfähigkeit

1. Optimierung der Display-Leistung

① Ablesbarkeit bei starkem Licht: Verwendung von LCD-Bildschirmen mit hoher Helligkeit (Helligkeit ≥ 1000 nits), gepaart mit Blendschutzbeschichtungen (Oberflächentrübung ≤ 5%) und Polarisationsfolien zur Reduzierung der Sonnenlichtreflexion. Unterstützung der automatischen Helligkeitsanpassung (ein lichtempfindlicher Sensor erfasst das Umgebungslicht in Echtzeit, mit einem Anpassungsbereich von 10 - 1000 nits).

② Betrieb in einem breiten Temperaturbereich: Kann in einem Temperaturbereich von - 20°C bis + 60°C betrieben werden. Verwendung von LCD-Panels in Industriequalität und temperaturbeständigen Hintergrundbeleuchtungsmodulen zur Vermeidung von schwarzen Bildschirmen bei niedrigen Temperaturen oder Farbflecken bei hohen Temperaturen.

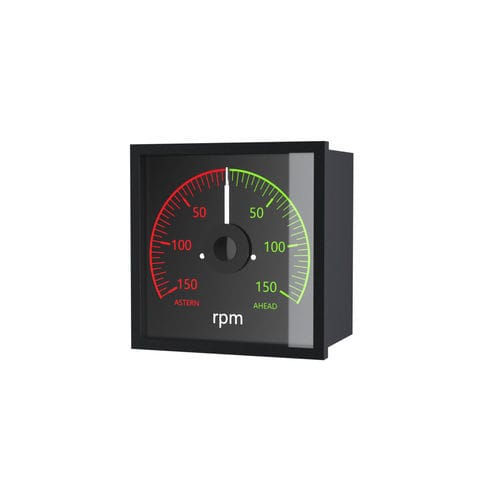

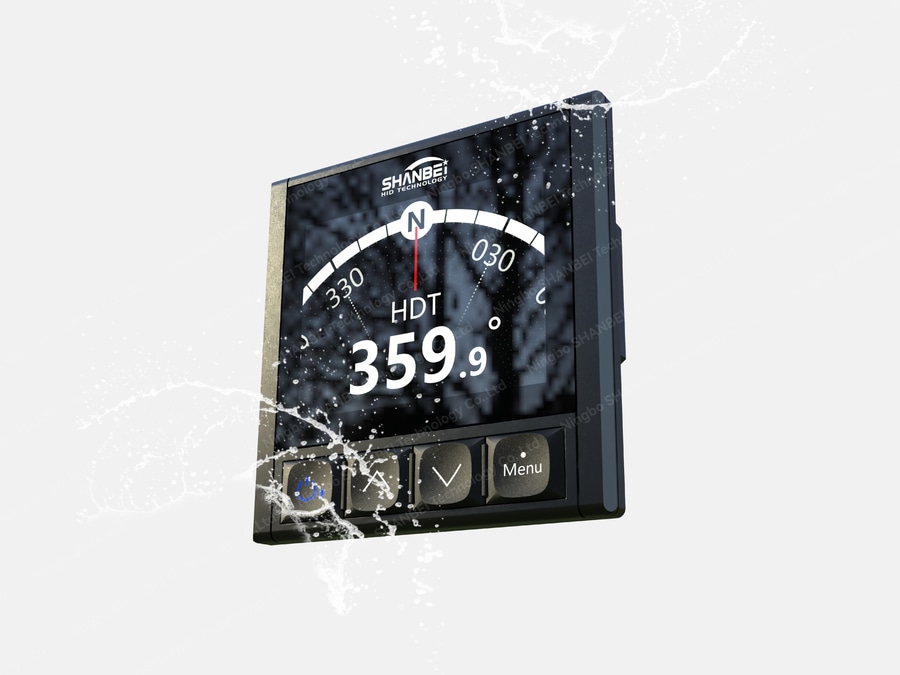

③ Wasser- und Staubbeständigkeit: Der Schutzgrad des Gehäuses sollte ≥ IP67 sein (beständig gegen Eintauchen in Wasser bis zu einer Tiefe von 1 Meter für 30 Minuten). Verwenden Sie Silikongummidichtungen an den Verbindungsstellen, und decken Sie die Bildschirmoberfläche mit gehärtetem Glas (Härte ≥ 7H) ab, um Kratzer zu vermeiden.

2. Widerstandsfähigkeit gegen Vibrationen und Stöße

Die interne Struktur verwendet stoßdämpfende Halterungen (Gummidämpfungspolster oder Metallfedern). Die Leiterplatte ist verstärkt (die Kanten sind mit dreifachem Schutzlack beschichtet und die Komponenten sind mit Klebstoff fixiert) und entspricht dem IMO-Standard "Ship Equipment Vibration Test" (Vibrationsfrequenz 1 - 200 Hz, Beschleunigung ≤ 5 g).

-------------------------------------------------------------------------

II. Mensch-Maschine-Interaktion und Informationsanzeige

1. Lesbarkeit Design

① Hierarchische Informationsaufteilung: Die Hauptschnittstelle sollte vorrangig die Kerndaten anzeigen (z. B. Kurs, Geschwindigkeit, Wassertiefe, Motordrehzahl). Sekundäre Informationen (z. B. Treibstoffverbrauch, Batteriespannung) können durch Paginierung oder Pop-up-Fenster umgeschaltet werden. Die wichtigsten Parameter sind mit kontrastreichen Farben gekennzeichnet (rot für Warnungen, grün für normale Werte, entsprechend dem ISO 3864 Sicherheitsfarbstandard).

② Schriftart und grafische Spezifikationen: Die Höhe der Zahlen/Buchstaben sollte ≥ 8 mm sein (deutlich erkennbar bei einem Sitzabstand von 500 mm), und es sollten serifenlose Schriftarten (wie Helvetica) verwendet werden. Das Skalenintervall von Zeigerinstrumenten sollte ≤ 5° sein, und die Aktualisierungsverzögerung von dynamischen Daten sollte ≤ 0,5 Sekunden sein.

③ Multi - Modus Anpassung: Unterstützung der automatischen Umschaltung zwischen Tag- und Nachtmodus (Reduzierung der Helligkeit auf 50 nits in der Nacht, um zu vermeiden, dass Lichtverschmutzung die Nachtsicht beeinträchtigt), und Aktivierung der Umkehrfarbendarstellung bei starkem Licht (Wechsel von schwarzem Text auf weißem Hintergrund zu weißem Text auf schwarzem Hintergrund).

2. Bedienungskomfort

① Kompatible Interaktionsmodi: Kombinieren Sie Touchscreens (kapazitiv, Unterstützung der Bedienung mit dünnen Handschuhen, Reaktionszeit ≤ 15ms) und physische Tasten (wasserdichte Tasten, Hub 2 - 3mm, Rückmeldekraft 5 - 10N). Für komplexe Vorgänge (z. B. Parametereinstellungen) ist ein Drehgeber vorgesehen, der versehentliche Berührungen verhindert.

② Augenfreundliches Layout: Die Einbauhöhe sollte innerhalb von ± 15° der horizontalen Sichtlinie des sitzenden Fahrers liegen, und der Neigungswinkel des Bildschirms sollte 10° - 30° betragen (um Reflexionen und Nackenermüdung zu verringern). Wichtige Alarminformationen (z. B. Geschwindigkeitsüberschreitung, Fehler) werden über Pop-up-Fenster + blinkende Symbole + Summer (Lautstärke 70 - 85 dB, 15 dB höher als die Umgebungsgeräusche) angezeigt.

-------------------------------------------------------------------------

III. Verlässlichkeit und Funktionalität

1. Hardware-Zuverlässigkeit

① Stromversorgungsstabilität: Unterstützt Breitspannungseingang (9 - 36VDC), mit eingebautem Überspannungsschutz (widerstandsfähig gegen Kurzzeitspannung ± 2kV) und Verpolungsschutz. Die Leistungsaufnahme sollte ≤ 15W sein (≤ 5W im Energiesparmodus).

② Datenredundanz und Backup: Kritische Daten (wie Navigationstracks, Gerätestatus) werden in Echtzeit im lokalen Speicher (unterstützt TF-Kartenerweiterung) gespeichert und können über NMEA 2000/RS485-Schnittstellen mit dem zentralen Steuersystem des Schiffs synchronisiert werden.

2. Funktionale Integration und Erweiterungsfähigkeit

① Multi - System Kompatibilität: Unterstützung von NMEA 0183/NMEA 2000 Kommunikationsprotokollen und nahtlose Verbindung zu Geräten wie GPS, Radar, ECDIS (Electronic Chart Display and Information System), AIS (Automatic Identification System), um eine Datenfusionsanzeige zu erreichen.

② Anpassbare Schnittstelle: Ermöglicht dem Benutzer die Anpassung des Display-Layouts (Drag-and-Drop-Bearbeitung von Komponenten) an die unterschiedlichen Bedürfnisse verschiedener Schiffstypen (z. B. Frachtschiffe, Yachten, Fischerboote).

-------------------------------------------------------------------------

IV. Sicherheit und Konformität

1. Fehlerdiagnose und Warnung

① Eingebaute Selbsttestfunktion (Vollbildtest beim Einschalten, Erkennung des Sensorverbindungsstatus). Wenn eine Anomalie auftritt, werden mehrstufige Alarme ausgelöst (Stufe 1 Warnung: gelbes Blinken; Stufe 2 Fehler: rote Konstante + kontinuierlicher Summerton), und Signale werden über die API an das Kabinenalarmsystem gesendet.

② Überprüfung kritischer Daten durch zwei Quellen (z. B. gleichzeitiger Anschluss von zwei Steuerkurssensoren zum automatischen Vergleich der Datenkonsistenz), um Fehleinschätzungen aufgrund von Einzelpunktausfällen zu vermeiden.

2. Normen und Zertifizierung

Entspricht dem Internationalen Übereinkommen der IMO zum Schutz des menschlichen Lebens auf See (SOLAS)", IEC 60945 (Allgemeine Anforderungen an elektronische Schiffsausrüstung) und den Zertifizierungen der Klassifikationsgesellschaften (wie DNV GL, ABS, CCS). Die elektromagnetische Verträglichkeit (EMV) sollte der Norm CISPR 33 Klasse B entsprechen, um Störungen von Schiffsnavigationsgeräten zu vermeiden.

-------------------------------------------------------------------------

V. Struktur- und Installationsplanung

1. Kompaktheit und Modularität

die Gehäusedicke sollte ≤ 50mm sein (um sich an den engen Cockpitraum anzupassen). Die Frontplatte ist fest montiert, die hinteren Anschlüsse sind modular aufgebaut und unterstützen eine schnelle Demontage und Montage (Austauschzeit ≤ 10 Minuten).

das Gehäusematerial besteht aus einer eloxierten Aluminiumlegierung (leicht und korrosionsbeständig) oder aus glasfaserverstärktem Kunststoff (resistent gegen Salznebelkorrosion, entsprechend der Norm ASTM B117).

2. Ergonomische Optimierung

① An den Betrachtungsabstand angepasste Bildschirmgröße: Bei einem Betrachtungsabstand von 500mm wird ein 7 - 12 - Zoll Bildschirm empfohlen (Pixeldichte ≥ 150PPI), um häufiges Scannen oder Zoomen zu vermeiden. Der Arbeitsbereich sollte sich auf das untere 1/3 des Bildschirms konzentrieren, was dem natürlichen Bewegungsradius der oberen Gliedmaßen des Menschen entspricht.

-------------------------------------------------------------------------

Schlussfolgerung

Bei der Entwicklung von LCD-Instrumenten für die Schifffahrt sollte der Schwerpunkt auf "Umweltverträglichkeit, Informationseffizienz und Betriebssicherheit" liegen. Durch Innovationen in der Displaytechnologie (Sichtbarkeit bei starkem Licht, Betrieb in einem weiten Temperaturbereich), Optimierung der Mensch-Maschine-Interaktion (übersichtliches Layout, Multimodus-Betrieb), Erhöhung der Zuverlässigkeit (Vibrations- und Wasserbeständigkeit, Datenredundanz) und Einhaltung von Normen wird eine genaue und stabile Informationsunterstützung für Besatzungsmitglieder in komplexen maritimen Umgebungen gewährleistet, die Betriebsbelastung und das Risiko von Fehleinschätzungen reduziert und letztlich die Sicherheit und betriebliche Effizienz der Schiffsnavigation verbessert.
