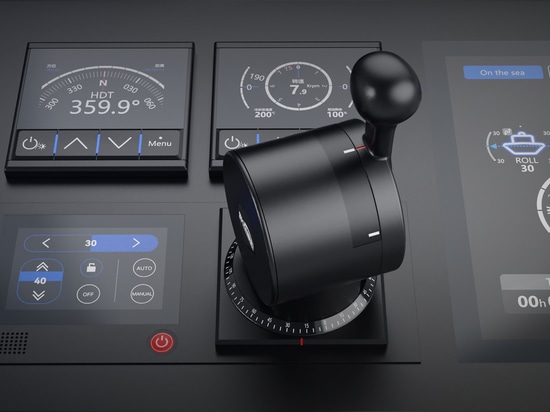

Wichtige ergonomische Designpunkte für den Marine-Azimut-Steuerhebel
{{{sourceTextContent.subTitle}}}
Die ergonomische Gestaltung des Azimutsteuerungshebels für die Schifffahrt muss Vibrationen, Schiffsbewegungen, nassen und rutschigen Bedingungen sowie der Bedienung mit Handschuhen Rechnung tragen. Sein Hauptziel ist es, eine präzise, sichere und ermüdungsfreie Steuerung in allen Seezuständen zu erreichen.
{{{sourceTextContent.description}}}
1. Form und Griffigkeit der Griffe
1)Verwenden Sie eine rutschfeste Oberflächenbeschaffenheit und wählen Sie wärmeisolierende, korrosionsbeständige Verbundwerkstoffe.
2)Alle Abstände zwischen den Bedienelementen müssen für Hände mit dicken Handschuhen ausgelegt sein, um ein versehentliches Betätigen zu verhindern.
3)Empfohlener Griffdurchmesser ist 30-45 mm. Zur Stabilisierung der Kraftanwendung bei Gefäßbewegungen ist eine Handballenauflage vorzusehen.
-------------------
2. Aktion und Logik der Steuerung
1)Die Azimutsteuerung muss dem Prinzip "Hand folgt Schiff" folgen: Das Vorwärtsdrücken des Hebels entspricht einer Geradeausbewegung des Bugs; die Drehung ist mit dem Azimutwinkel synchronisiert. Ein umgekehrtes Mapping ist streng verboten.
2)Die Mittelstellung muss eine deutliche, vibrationsresistente positive Rastung mit einem spürbaren "Einrastgefühl" haben, um eine "falsche Neutralstellung" zu vermeiden.
3)Die Wegdämpfung muss stufenlos ansteigen. Es kann eine Reibungssperre zum Halten des eingestellten Befehls (Speed Hold) vorgesehen werden, die mit einer Notentriegelung ausgestattet ist.
-------------------
3. Taktile Rückmeldung und Anpassungsfähigkeit an die Umgebung
1)Die innere Struktur muss schwingungsisoliert sein, damit keine hochfrequenten Kribbelschwingungen auf den Griffbereich übertragen werden.
2)Eine eindeutige mechanische Arretierung mit hörbarem Klick muss beim Durchlaufen kritischer Positionen wie Leerlauf und Vollgas spür- und hörbar sein.
-------------------
3)Die Werkstoffe müssen gegen Salzsprühnebel und UV-Strahlung beständig sein. Die Schutzart der Schalttafel muss mindestens IP56 betragen, wobei versiegelte elektronische Teile der Schutzart IP67 entsprechen müssen.
-------------------
4. Optische Anzeige
1)Azimut- und Schubskala müssen eine einstellbare rote oder blau-weiße Hintergrundbeleuchtung haben, die für die Nachtnavigation geeignet ist.
2)Transparente Abdeckungen und Paneele müssen mit einer Blendschutzschicht versehen sein.
-------------------
5. Redundanz und Notfall
1)Für den Fall eines Systemausfalls muss die Möglichkeit einer rein mechanischen Steuerung der Azimutrichtung und der Kupplung erhalten bleiben. Das Betätigungsdrehmoment muss innerhalb der Grenzen für den dauerhaften Betrieb durch eine Person liegen.
